Dietz Lenkradinterface für FIAT Ducato (2022-). Unterstützung Telefontasten!

Can Bus -Lenkradinterface für die Fernbedienung der wichtigsten Funktionen eines Radios, wie z.B. Lautstärke hoch, Lautstärke runter, Suchfunktion vor, Suchfunktion zurück, Mute (Stummschaltung) und Source (Quellenwahl) wenn im Fahrzeug vorhanden und von der jeweiligen Radiomarke unterstützt.
Diese 6 Tasten befinden sich auf der Rückseite des Lenkrades, jeweils 3 übereinander auf der rechten und linken Seite des Lenkrades.

Die Telefontasten auf der Vorderseite des Lenkrades werden bei dieser Lösung ebenfalls unterstützt, wenn diese auch vom Radioprotokoll unterstützt werden.

Am Interface sind noch folgende Kabel, die wie folgt angeschlossen werden:
Speed: Kabelfarbe pink
Handbremse: Kabelfarbe grün

Für diese Funktionen muss das längere pinkfarbene Kabel zusätzlich am Sicherungskasten, wie in der Anleitung beschrieben, eingepinnt werden.

Rückwärtssignal: Kabelfarbe violett
Für diese Funktion muss das lose violette Kabel zusätzlich am Sicherungskasten, wie in der Anleitung beschrieben, eingepinnt werden.

Nur für Fahrzeuge mit sogenannter Campervorbereitung, d.h. für Fahrzeuge ohne Radio ab Werk!

Wichtiger Hinweis: Bitte beachten Sie, dass der graue 6 polige Stecker des Interfaces im Fahrzeug nur an den ebenfalls grauen Stecker und nicht an den orangenen Stecker angeschlossen werden darf.

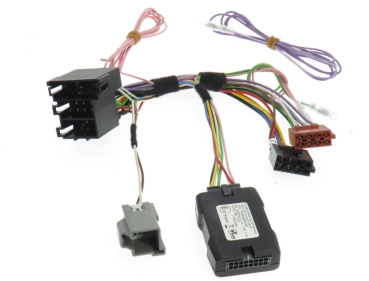

Das Interface wird mit einem Plug & Play Kabelsatz für die Hauptfunktionen ausgeliefert. Einige Kabel müssen am Sicherungskasten angeschlossen werden, wie oben beschrieben.

Für nachstehende Fahrzeuge :

FIAT:
Ducato 8 (Modelljahr 2022-)

Für das Interface wird noch ein radiospezifisches Adapterkabel benötigt:

ALPINE (69001)
BLAUPUNKT (69002) (2-DIN Geräte ab ca. 2015 außer Serie 990)
KENWOOD (69005)
PIONEER, AUDIOVOX, DYNAVIN, MAC AUDIO (69021)

SONY (69006)

ZENEC (69029)

oder Universalkabel 69111

Hinweis: Dieses Interface unterstützt nur die oben genannten Radiomarken. Der Einsatz des Universalkabels 69111 ist hier nur für o.g. Marken möglich.
