Teltonika 12 Volt Relais mit Einrichtungsanleitung für Teltonikarouter

Technische Daten:
Relais mit 2 Ausgängen und Freilaufdiode, 12 Volt, max. 2 x 20 A

Inhalt:

1 x Relais
10 x Kabelschuhe 6,3 mm, rot
Deutsche Anleitung für die Belegung des Relais und Einrichtung der Schaltbefehle für die Ein- und Ausschaltung des Relais per SMS in der Teltonika Firmware.

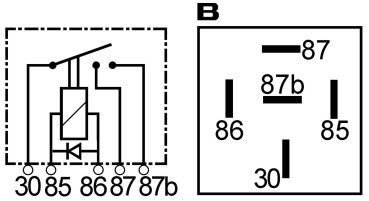

Hinweis: Die meisten Teltonika Router wie z.B. Rut950, Rut955, RutX11, RutX14, RutX50 haben im 4 poligen Ausgang einen Schaltausgang und einen Messeingang, den Sie per SMS überwachen und schalten können. Der Schaltausgang ist ein offener Kollektor Ausgang für max. 30 Volt und 300 mA. Um darüber einen Verbraucher anschließen zu können benötigen Sie unbedingt dieses Relais. Bitte beachten Sie auch den zugehörigen Schaltplan in der Anleitung, um Beschädigungen am Schaltausganges des Routers zu vermeiden.

Die Voraussetzung für die Ferneinschaltung des Relais ist eine unabhängige SIM-Karte, die per SMS erreichbar ist. Bitte beachten Sie, dass bei Multi-SIM-Karten, also wenn mehrere Karten unter einer Telefonnummer verwaltet werden, in der Regel nur eine Karte per SMS erreichbar ist. Wenn Sie eine solche Karte in ihrem Smartphone und Router haben, dann können Sie nicht mit ihrem Router per SMS kommunizieren.

Weitere Infos finden Sie auf Youtube: Suche „Dietz Schaltausgang“ oder
