ATTB Antennenset CNAS3 für 1 Radio, 1 TV, CamperNet-Router, 10 m Kabel

Perfekter Radio- und Internetempfang mit folgenden Produkten:

– Internetrouter CamperNet für WLAN-Fishing und Internet über LTE (mit optionaler SIM-Karte)
– Antenne A3 für perfekten UKW, DAB+, GPS, DVB-T2 Empfang
– Antenne „Dachfinne“ für optimales WLAN Fishing und LTE Empfang
– Edelstahl Antennenträger für zwei Antennen

Die Antenne A3 beinhaltet die Antennentechnik der Antenne A1 und ist nach unseren Tests, die im Moment beste Antenne für optimalen Radioempfang in Wohnmobilen. Die Elektronik wird noch ergänzt um den GPS Empfangsteil für alle Navigationen und DVB-T2, damit sie auch in Deutschland die öffentlich rechtlichen Sender kostenlos empfangen können, Der Antennenstrahler und die Antennenträger sind perfekt auf einander abgestimmt. Sie werden begeistert sein!

Mit dem CamperNet Starterkit können Sie in ein paar Minuten in ihrem Wohnmobil einen Internetzugang herstellen.

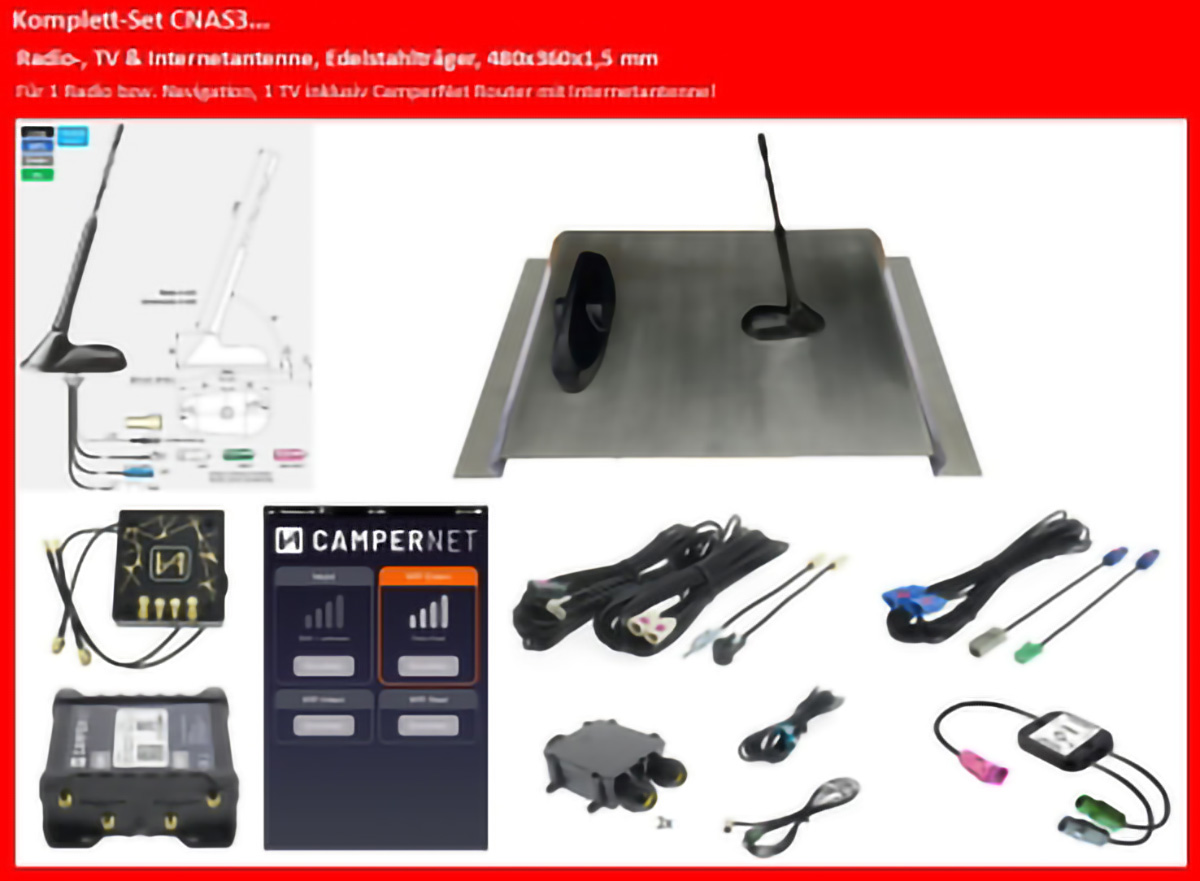

Lieferumfang:

Router für bis zu 2 Simkarten und WLAN „Fishing“ auf z.B. Campingplätzen
ConexumWLAN Antenne als Innenantenne für Wandbefesitung
„Dachfinne“ Antenne für
Anschlusskabel für 12 Volt
Netzwerkkabel
Deutsche Bedienungsanleitung

Antennenträger Nr. 6, Edelstahl 480*360*1,5 mm,

2 Edelstahlwinkel 360*50*30 mm

mit 2 Bohrungen d= 20 mm für Antenne A3 und T1
mit 2 wasserdichten Dosen, vorgebohrt für die Montage an der Unterseite des Antennenträgers

Antenne A3
Lowlosskabel 10 m, Fakra Buchse – Fakra Buchse (B-Kodierung, weiß)

Adapter 1: Fakra Stecker – DIN Stecker, für UKW (B-Kodierung, weiß)
Adapter 2: Fakra Stecker – ISO Stecker, für UKW (B-Kodierung, weiß)

Lowlosskabel 10 m, Fakra Buchse – SMB Buchse , für DAB+ (G-Kodierung, grau)

GPS Kabel 10 m, Fakra Buchse – Fakra Buchse (C-Kodierung, blau)
Adapter 3: Fakra Stecker – GT5 Buchse (f. z.B. Alpine,Kenwood, Clarion), (C-Kodierung, blau)
Adapter 4: Fakra Stecker – GT16 Buchse (f. Pioneer), (C-Kodierung, blau)

Passivsplitter für DAB+/DVB-T2
Fakra Buchse – Fakra Buchse, 3 m + Fakra Stecker auf Koax Stecker (IEC m) 2 m für DVB-T2

Dachantenne mit folgenden Eigenschaften:

– DAB Empfang, aktiv und rauscharm in dem BAND 3 und L (passiv)
– UKW/FM/AM Empfang, aktiv undd rauscharm
– aktive GPS Antenne
– 12 Volt Stromversorgung wahlweise über Innenleiter der Kabelanschlüsse (Phantomspeisung) oder über DIN Steckhülse (s. Bild)
– geräuscharmer Antennenstab
– geringe Einbautiefe (ca. 15 mm)
– Verstärkung: FM: 15 dB – (87,5-108 MHz)
– Verstärkung: AM: 5dB – (0,15-16 MHz)
– Verstärkung: DAB+: 15 dB – (174-230 MHz)
– Verstärkung: DVB-T2+: 12/10 dB – (474-602/610-786 MHz)
– Verstärkung: GPS: 28 dB -(1575,42 MHz)
– Stromversorgung: AM/FM 9-16 Volt, 35mA bei 12 Volt
– Stromversorgung: DAB+ 5-12 Volt, 25mA
– Stromversorgung: GPS+ 3-5,5 Volt, 15-40mA

– Kabel: RG 174, AM/FM 185 mm, Fakra Stecker, weiß
– Kabel: RG 174, DAB+ 250 mm, Fakra Stecker, grau (DAB)oder grün (DVB-T) oder violet (DAB/DVB-T)
– Kabel: RG 174, GPS 175 mm, Fakra Stecker, blau

Hinweis zur Antenne „Dachfinne“:

Die DACHFINNE ist eine 2×2 LTE & WLan Multiband-MIMO-Antenne speziell für den Verbau auf Metallflächen ausgelegt. Höchste Reichweite, hohe Datenrate und bester Empfang gepaart mit formschönen Design.

Die DACHFINNE mit zentraler Kabelführung wird mit Montagekleber bestrichen und auf das vorgebohrte Loch im Antennenträger geklebt.

Die Antenne verfügt über 4 Kabel mit je 3 Meter Länge. Zweimal mit SMA Steckern für LTE und zweimal mit SMA-RP Steckern für Wlan. Maße der Antenne: 200*60*75 mm

Hinweis zur Wlan-Koppler:

Das CAMPERNET mit DACHFINNE enthält eine spezielle WLan-Antenne namens CONEXUMWLANKoppler. Der Vorteil besteht darin, dass im Wohnmobil schnelles Internet zur Verfügung steht und über die DACHFINNE weitentferntes free Wifi am Campingplatz empfangen wird. Zusatzgeräte sind dafür nicht notwendig. Alles Nötige liegt dem CAMPERNET-Set bei.

Hinweis zur LowLoss-Kabeln:

Low-Loss Kabel (…wenig Verlust Kabel) sind die Kabel mit den besten elektrischen Eigenschaften für die verlustfreie Übertragung von Antennensignalen. Unsere Lowloss Kabelserie hat beste Leitwerte und dadurch niedrigste Kabelwiderstände. Sie werden erreicht durch die Verwendung von verzinnten Litzen für den Innenleiter (7*d=0,25mm), für die Abschirmung (42*d=0,11mm) und einer zusätzlichen Aluminiumfolie zwischen dem PE-Dielektrikum und dem Schirm. Es werden nur hochwertige Fakra Stecker und Buchsen der Firma Rosenberger verwendet. Sie haben eine exzellente Verarbeitung und Passform durch eine besondere Stanz-Biege-Technologie der Firma Rosenberger(Fakra-SF).

Technische Daten der LowLoss-Kabel:

Wellenwiderstand: 50 Ohm
Kapazität: 95pF/m
Erweiterte POLYTHEN Isolation 2.00 mm
Aluminiumfolienabschirmung und zusätzliches
verzinntes Kupfergeflecht
Außendurchmesser: 3,6 mm

Für die Verklebungsarbeiten empfehlen wir das optionale DEKALIN Klebeset DN-SetMS5. Eine Dachdurchführung muss separat bestellt werden.
