ATTB Antennenset CNAS1 für 2 Radios, CamperNet-Router, 10 m Kabel

Perfekter Radio- und Internetempfang mit folgenden Produkten:

Internetrouter CamperNet für WLAN-Fishing und Internet über LTE (mit optionaler SIM-Karte)
Antenne A1 für perfekten UKW und DAB+ Empfang für Fahrerhausnavigation
Taxischildantenne T1
– für UKW und DAB+ Empfang für Zweitradio im Aufbau
– GPS/GLONASS Empfang für Navigation im Fahrerhaus
– zweimal WLAN für CamperNet
– zweimal LTE für CamperNet
Edelstahl Antennenträger für zwei Antennen

Die Antenne A1 ist nach unseren Tests, die im Moment beste Antenne für optimalen Radioempfang in Wohnmobilen. Die Elektronik , der Antennenstrahler und die Antennenträger sind perfekt auf einander abgestimmt. Sie werden begeistert sein!

Mit dem CamperNet Starterkit können Sie in ein paar Minuten in ihrem Wohnmobil einen Internetzugang herstellen.

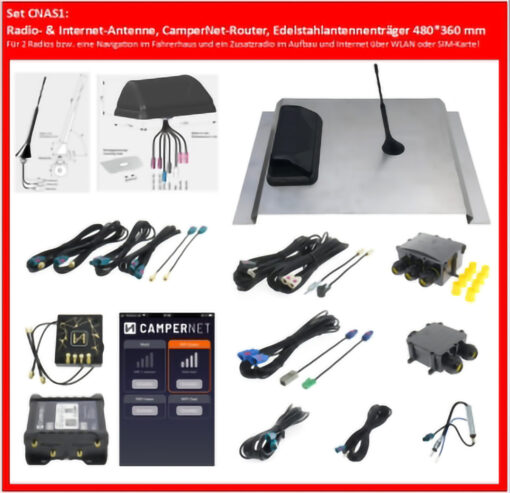

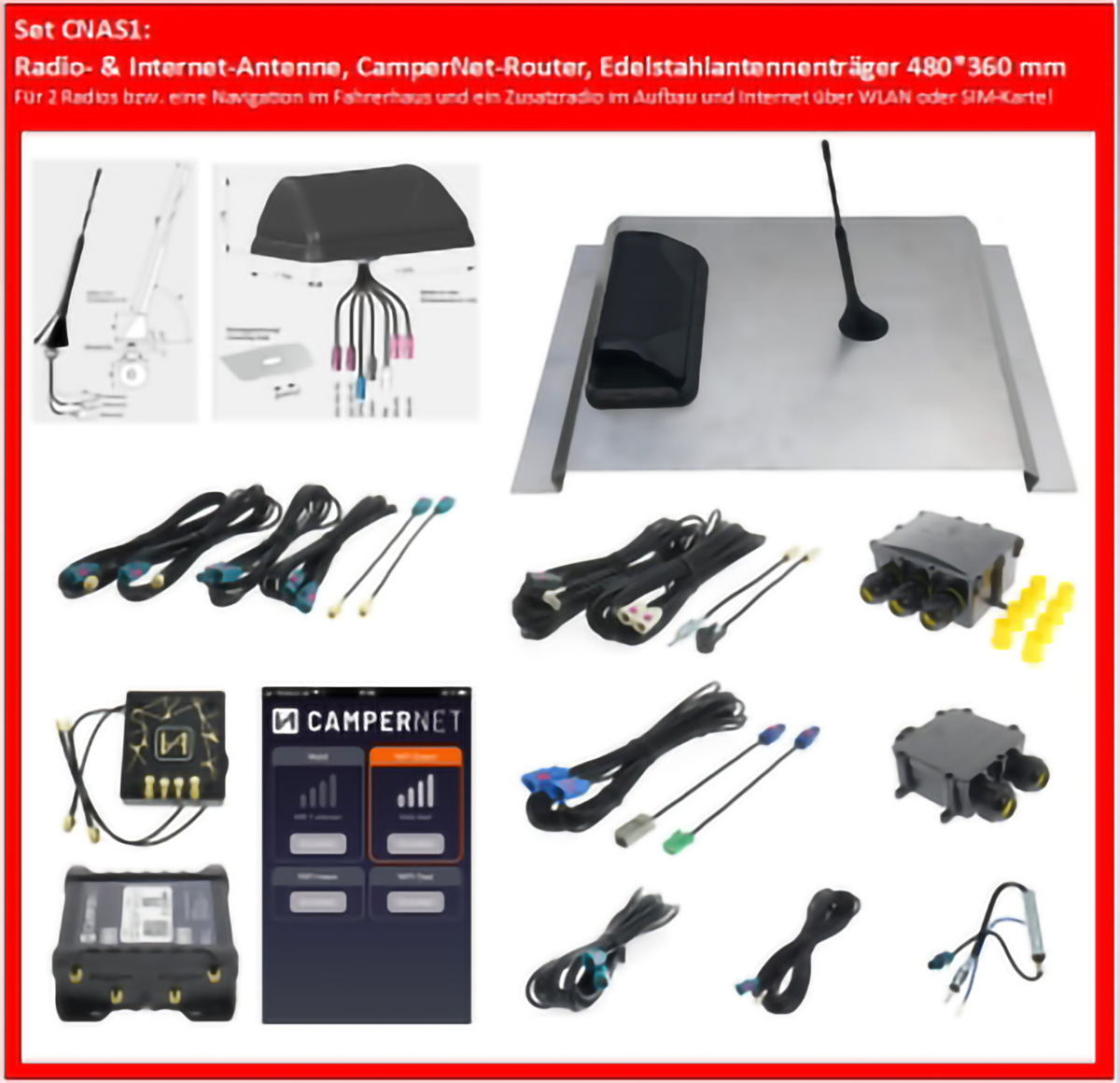

Lieferumfang:

Router für bis zu 2 Simkarten und WLAN „Fishing“ auf z.B. Campingplätzen
ConexumWLAN Antenne als Innenantenne für Wandbefesitung
Anschlusskabel für 12 Volt
230 Volt Netzteil
Netzwerkkabel
Deutsche Bedienungsanleitung

Antennenträger Nr. 6, Edelstahl 480*360*1,5 mm,

2 Edelstahlwinkel 360*50*30 mm

mit 2 Bohrungen d= 20 mm für Antenne A1 und T1
mit 2 wasserdichten Dosen, vorgebohrt für die Montage an der Unterseite des Antennenträgers

Antenne A1
Lowlosskabel 10m, Fakra Buchse – Fakra Buchse, für UKW
Adapter 1: Fakra Stecker – DIN Stecker
Adapter 2: Fakra Stecker – ISO Stecker

Lowlosskabel 10m, Fakra Buchse – SMB Buchse , für DAB+

Taxischildantenne T1

Lowlosskabel 5m, Fakra Buchse – DIN Stecker, für UKW Zweitradio

Lowlosskabel 5m, Fakra Buchse – SMB Buchse, für DAB+ Zweitradio

Lowlosskabel 7,5m, Fakra Buchse – Fakra Buchse, für GPS, Hauptnavigation

Adapter 1: Fakra Stecker – GT5 Buchse, für GPS (z.B. für Clarion, Alpine, Kenwood)

Adapter 2: Fakra Stecker – GT16 Buchse, für GPS (z.B. für Pioneer)

2 Stück Lowlosskabel 3m, Fakra Buchse – SMA Stecker, für LTE

2 Stück Lowlosskabel 3m, Fakra Buchse – Fakra Stecker, für WLAN

2 Stück Adapter Fakra Buchse – SMA Reverse Pol, für Wlan

Dachantenne A1 mit folgenden Eigenschaften:

– 16V Antenne mit Kurzstab, Länge ca. 23 cm
– DAB Empfang, aktiv und rauscharm in dem BAND 3
– UKW/FM/AM Empfang, aktiv und rauscharm
– 12 Volt Stromversorgung wahlweise über Innenleiter der Kabelanschlüsse (Phantomspeisung) oder über DIN Steckhülse (s. Bild)
– geringe Einbautiefe (ca. 15 mm)
– Verstärkung: FM: 14dB
– Verstärkung: DAB+: 10dB
– Verstärkung: AM: 6dB
– Stromversorgung: 12 Volt, 25mA
– Kabel: RG 174, AM/FM 145 mm, Fakra Stecker, weiß
– Kabel: RG 174, DAB+ 185 mm, Fakra Stecker, grau

Taxischildantenne mit folgenden Eigenschaften:

DAB+ Empfang(rauscharmer Verstärker Band III)
Rundfunkempfang, aktiv und rauscharm für UKW
2-Anschlüsse für Mobilfunk GSM/ UMTS/ LTE (MIMO)
2-Anschlüsse für WLAN/Wi-Fi (MIMO)
aktive GPS/GLONASS-Antenne (Phantomspeisung)

Hinweis: Die Antenne benötigt für UKW und DAB+ jeweils getrennt eine Phantomspeisung!

Die UKW und DAB+ Anschlüsse der „Taxischildantenne“ können gut für das Zweitradio im Aufbau verwendet werden. Diese Kabel sind immer in 5 m Ausführung beigelegt. Für die Phantomspeisung des UKW-Empfängers liegt der Phantomadapter auf DIN bei. Für den DAB+ Bereich liegt ein 5 m Kabel auf SMB Buchse bei. Hier muss im Zweit-Autoradio dann die Phantomspeisung aktiviert werden.

Low-Loss Kabel (…wenig Verlust Kabel) sind die Kabel mit den besten elektrischen Eigenschaften für die verlustfreie Übertragung von Antennensignalen. Unsere Lowloss Kabelserie hat beste Leitwerte und dadurch niedrigste Kabelwiderstände. Sie werden erreicht durch die Verwendung von verzinnten Litzen für den Innenleiter (7*d=0,25mm), für die Abschirmung (42*d=0,11mm) und einer zusätzlichen Aluminiumfolie zwischen dem PE-Dielektrikum und dem Schirm. Es werden nur hochwertige Fakra Stecker und Buchsen der Firma Rosenberger verwendet. Sie haben eine exzellente Verarbeitung und Passform durch eine besondere Stanz-Biege-Technologie der Firma Rosenberger(Fakra-SF).

Technische Daten der LowLoss-Kabel:

Wellenwiderstand: 50 Ohm
Kapazität: 95pF/m
Erweiterte POLYTHEN Isolation 2.00 mm
Aluminiumfolienabschirmung und zusätzliches
verzinntes Kupfergeflecht
Außendurchmesser: 3,6 mm

Für die Verklebungsarbeiten empfehlen wir das optionale DEKALIN Klebeset DN-SetMS5.
